A-69280-6-1/4
(HU) Rozsdamentes vágógyűrűs könyök csatlakozó
You can add comments on the request summary page.
| Kivitel: | menetes |
|---|---|
| Kivitel: | csatlakozó (menetes) |
| Material seals: | Without seal |
A-69280-6-1/4
(HU) Rozsdamentes vágógyűrűs könyök csatlakozó
Please register here to access downloads for data sheets and 3D models.
| Product number | Options |
|---|

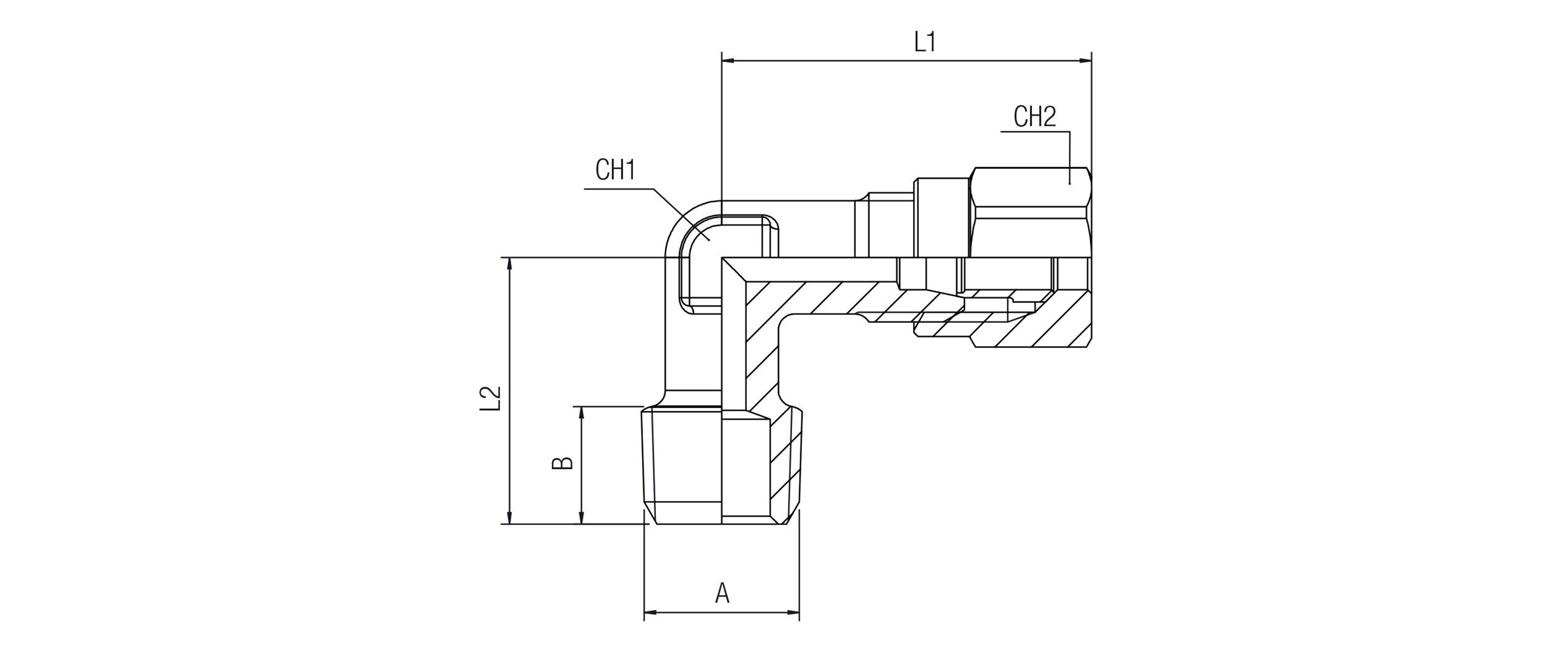

| Type number | Tube size | A | B | L1 | L2 | CH1 | CH2 |
|---|---|---|---|---|---|---|---|
| A-69280-4-1/8 | 4 | R 1/8" | 7,5 | 23 | 16,5 | 9 | 10 |
| A-69280-6-1/8 | 6 | R 1/8" | 7,5 | 23 | 16,5 | 9 | 12 |
| A-69280-6-1/4 | 6 | R 1/4" | 11 | 23 | 19,5 | 9 | 12 |
| A-69280-8-1/8 | 8 | R 1/8" | 7,5 | 25,5 | 17 | 12 | 14 |
| A-69280-8-1/4 | 8 | R 1/4" | 11 | 25,5 | 21 | 12 | 14 |
| A-69280-8-3/8 | 8 | R 3/8" | 11,5 | 25,5 | 22 | 12 | 14 |
| A-69280-10-1/4 | 10 | R 1/4" | 11 | 33 | 24,5 | 14 | 19 |
| A-69280-10-3/8 | 10 | R 3/8" | 11,5 | 33 | 25,5 | 14 | 19 |
| A-69280-12-3/8 | 12 | R 3/8" | 11,5 | 35 | 27 | 17 | 22 |
| A-69280-12-1/2 | 12 | R 1/2" | 14 | 35 | 31 | 17 | 22 |
